Se acompanha o lançamento dos novos Ryzen AI Série 400 ou dos Intel Core Ultra, já percebeu que os processadores modernos não são apenas um pedaço de silício. São, na verdade, um puzzle eletrónico. O design tradicional de “peça única” (Monolítico) tornou-se uma diva temperamental: difícil de fabricar e caríssima de manter.

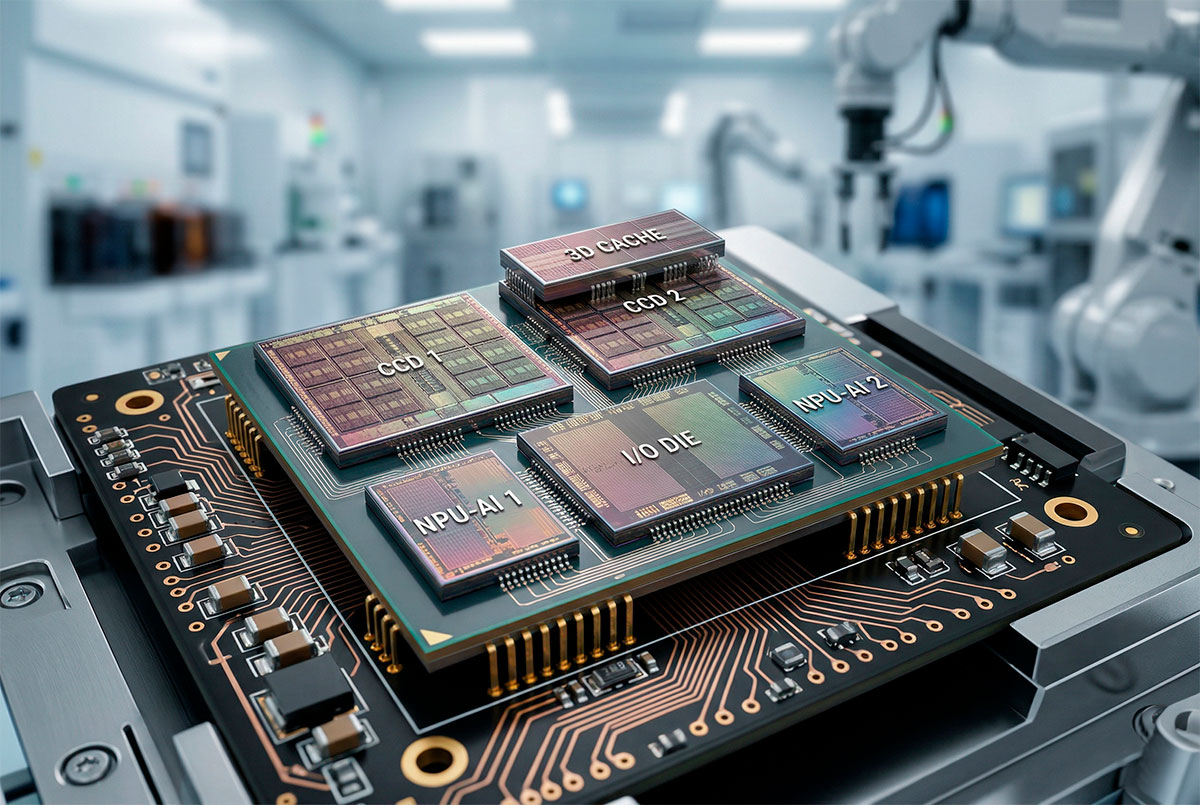

A solução? O Core Chiplet Die. Em vez de um único chip gigante, as fabricantes agora usam vários pequenos chips especializados que trabalham em conjunto. É a transição da “mansão de peça única” para o “condomínio modular”.
1. O problema do monólito: Um erro e lixo com tudo
Antigamente, todos os componentes (núcleos, gráfica, controlador de memória) eram esculpidos num único bloco de silício.
- O risco: Imagine que está a pintar um quadro gigante. Se no último segundo deixar cair uma gota de tinta preta na cara da personagem, o quadro inteiro está arruinado.
- A realidade: Na fabricação de chips, um grão de poeira pode inutilizar um núcleo. Num chip monolítico de 16 núcleos, se um falhar, o chip de topo torna-se lixo ou é “despromovido”. Com o Core Chiplet Die, se um pequeno módulo de 8 núcleos falhar, o prejuízo é minúsculo.
2. Chiplet vs. CCD: Não confunda os termos
No mundo do hardware de 2026, as siglas voam baixo. Vamos esclarecer a confusão entre Core Chiplet Die e o famoso CCD (Core Complex Die):
- Core Chiplet Die: É o termo genérico. Qualquer “fatia” de silício especializada é um chiplet. Pode ser um chiplet de vídeo, de IA (NPU) ou de entrada/saída (I/O).
- CCD (Core Complex Die): É o termo específico da AMD. Refere-se ao chiplet que contém especificamente os núcleos de processamento e a memória cache.
Regra de ouro: Todo o CCD é um chiplet, mas nem todo o chiplet é um CCD. Um chiplet de I/O, que gere o seu SSD ultra-rápido, não tem núcleos, logo não é um CCD.
Tabela: Design Monolítico vs. Design de Chiplets
| Característica | Design Monolítico (Antigo) | Design de Chiplets (Moderno) |
| Custo de Produção | Muito elevado em chips grandes | Muito mais baixo e eficiente |
| Escalabilidade | Difícil (requer novo design) | Fácil (basta adicionar módulos) |
| Latência Interna | Ultra-baixa (comunicação direta) | Moderada (precisa de “interconectores”) |
| Desperdício | Alto (um erro estraga tudo) | Mínimo (apenas a peça afetada) |
| Uso Ideal | Portáteis básicos e smartphones | Workstations, Gaming e IA |
3. O “calcanhar de Aquiles”: A latência
Nem tudo são flores no jardim dos chiplets. Como os dados precisam de saltar de um “prédio” para o outro através de uma autoestrada chamada Infinity Fabric (na AMD) ou Tile Interconnect (na Intel), isso gera um atraso (latência).
É por isso que, em 2026, vemos tecnologias como a Cache 3D. Ao empilhar memória diretamente em cima do Core Chiplet Die, as marcas conseguem “esconder” essa latência, garantindo que o seu PC não “engasga” em tarefas sensíveis como o GTA VI ou jogos VR.
4. O futuro: Empilhamento e especialização
A era do chiplet permitiu que 2026 fosse o ano da IA. Agora, as fabricantes podem simplesmente “colar” um chiplet dedicado a Redes Neuronais (NPU) sem mexer no design dos núcleos principais. Isto permite que o seu computador corra o ChatGPT Interativo localmente com uma eficiência energética brutal.
Além disso, estamos a ver o nascimento do empilhamento vertical (3D), onde os chiplets são colocados uns sobre os outros, reduzindo a distância que os eletrões têm de percorrer — basicamente, estamos a transformar o condomínio horizontal num arranha-céus.
Conclusão: O triunfo da modularidade
O Core Chiplet Die é a razão pela qual hoje pode comprar um processador de 12 núcleos pelo preço que antes pagava por 4. É uma vitória da economia de escala e da inteligência de engenharia sobre a força bruta do silício. O seu processador não é apenas uma peça de hardware; é uma equipa de especialistas a trabalhar em harmonia.
